              產品中心 Products

              GL型滾子鏈聯軸器

              時間:2012-04-26 02:41:22  點擊:1103
              詳細說明
              ?

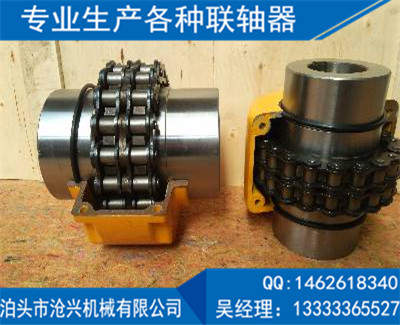

              GL型滾子鏈聯軸器


              GL型滾子鏈聯軸器AUTOCAD效果圖(GB6069-2002替代GB6069-86)特點:鏈條聯軸器是利用公用的鏈條,同時與兩個齒數相同的并列鏈輪嚙合,不同結構型式的鏈條聯軸器主要區別是采用不同的鏈條,常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。雙排滾子鏈聯軸器 性能優于其他結構型式的聯軸器,為國內外廣泛采用,我國亦已制訂為標準。GL型滾子鏈聯軸器基本參數與主要尺寸

              型號

              公稱轉距
              Tn N·m
              許用轉速
              [n] r/min
              軸孔直徑

              軸孔直徑

              鏈號 節距
              P
              齒數
              Z
              D S 質量
              Kg
              轉動慣量I
              /kg·m2
              Y J1
              不裝罩殼 安裝罩殼 d1,d2 L、L1
              GL1 40 1400 4500 16-20 42-52 38 0.6B 9.525 14 51.06 4.9 0.4 0.00010
              GL2 63 1250 4500 19-24 42-52 38 0.6B 9.525 16 57.08 4.9 0.7 0.00020
              GL3

              100

              1000 4000 20-25 52-62 38-44 0.8B 12.70 14 68.88 6.7 1.1 0.00038
              GL4 160 1000 4000 24-32 52-82 44-60 0.8B 12.70 16 76.91 6.7 1.8 0.00086
              GL5 250 800 3150 28-40 62-112 60-84 10A 15.875 16 94.46 9.2 3.2 0.0025
              GL6 400 630 2500 32-50 82-112 60-84 10A 15.875 20 116.57 9.2 5.0 0.0058
              GL7 630 630 2500 40-60 112-142 84-107 12A 19.05 18 127.78 10.9 7.4 0.012
              GL8 1000 500 2240 45-70 112-142 84-107 16A 25.40 16 154.33 14.3 11.1 0.025
              GL9 1600 400 2000 50-80 112-172 84-132 16A 25.40 20 186.50 143. 20.0 0.061
              GL10 2500 315 1600 60-90 142-172 107-132 20A 31.75 18 213.02 17.8 26.1 0.079
              GL11 4000 250 1500 75-100 142-212 107-167 24A 38.10 16 231.49 21.5 39.2 0.188
              GL12 6300 250 1250 85-120 172-212 132-167 28A 44.45 16 270.08 24.9 59.4 0.380
              GL13 10000 200 1120 100-140 212-252 167-202 32A 50.80 18 340.80 28.6 86.5 0.869
              GL14 16000 200 1000 120-160 212-302 167-242 32A 50.80 22 405.22 28.6 150.8 2.06
              GL15 25000 200 900 140-190 252-352 202-282 40A 63.50 20 466.25 35.6 234.4 4.37



              關鍵詞:滾子鏈聯軸器,GL型滾子鏈聯軸器,聯軸器    文字來源:http://www.szyoumao.com
