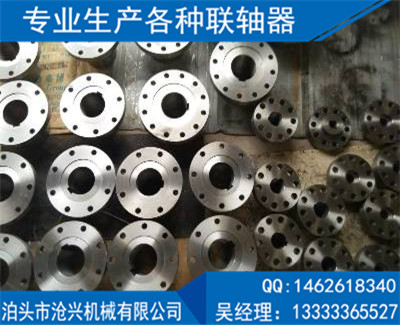

中榫凸緣聯軸器屬于剛性傳動件,是把兩個帶有凸緣的半傳動件用普通平鍵分別與兩軸連接,然后用螺栓連成一體,以傳遞運動和轉矩。這種傳動件有兩 種主要的結構形式：①靠鉸制孔用螺栓來實現兩軸對中和靠螺栓桿承受擠壓與剪切來傳遞轉矩；②靠一個上的凸肩與另一個上的凹槽相配合而對 中。連接螺栓可以采用A級和B級的普通螺栓,轉矩靠?jī)蓚€(gè)結合面的摩擦力矩來傳遞。
中榫凸緣聯軸器的材料可用灰鑄鐵或碳鋼,重載時或圓周速度大于30米/秒時應用鑄鋼或鍛鋼。本產品對兩軸對中性的要求很高,當兩軸有相對位移存在時, 就會在機件內引起附加載荷,使工作情況惡化,這是它的主要缺點。但由于結構簡單、成本低、可傳遞較大轉矩,故當轉速低、無沖擊、軸的剛性大、對中性較好時常采用。文字來源于：http://www.szyoumao.com
